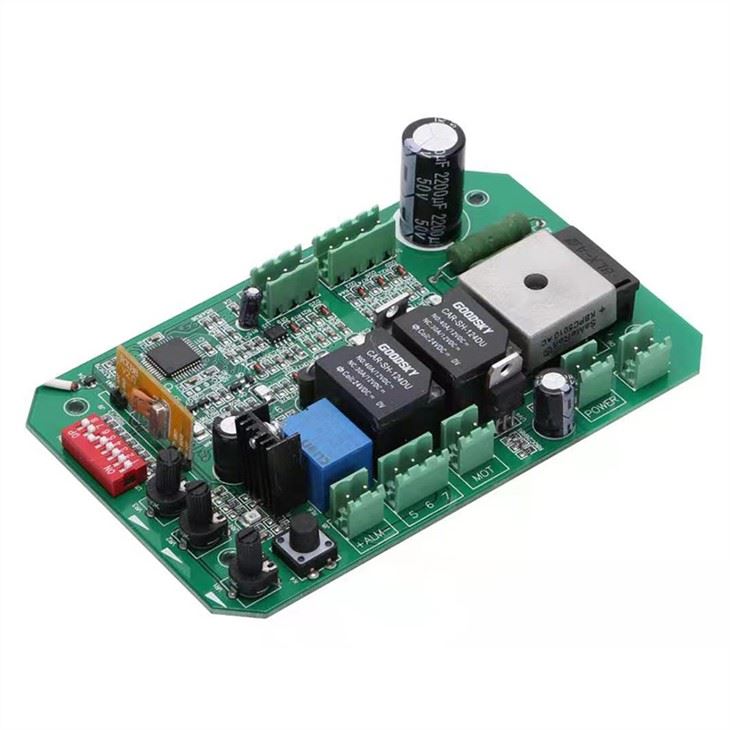

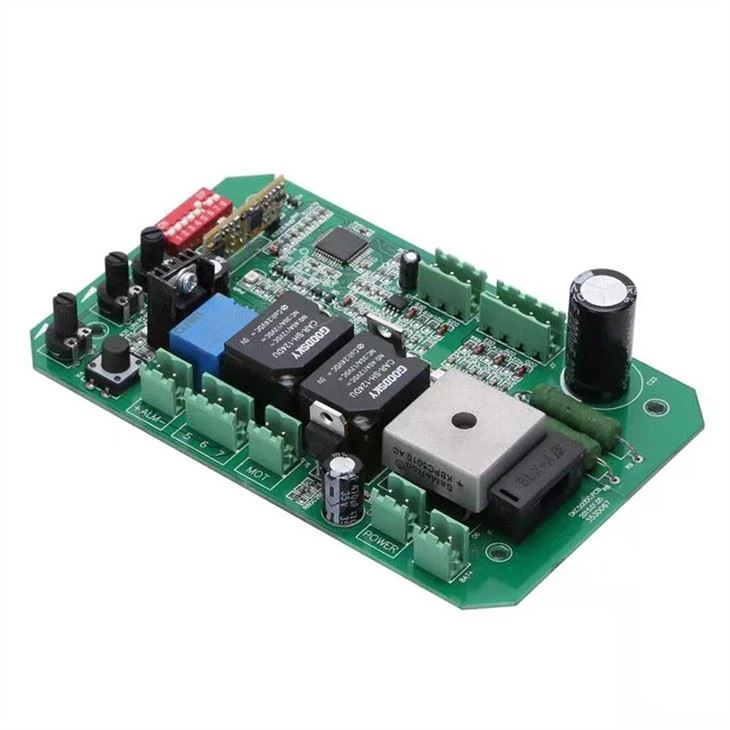

Controlador de abridor de puerta-dkc500dc

Instalación

DKC500 DC/DKC800El abridor de puertas corredizas de CC se aplica a puertas con un peso inferior a500kg/800kg, y la longitud de la puerta corredera inferior a8metro. El modo de conducción adopta la transmisión de cremallera y engranajes. Este abridor de puerta debe instalarse dentro del recinto o patio paraproteccion.

① abridor de puertas;② Teclado inalámbrico (opcional);③ Puerta;④ sensor de infrarrojos (opcional);⑤ Lámpara de alarma (opcional);⑥ Bloque de parada de seguridad;⑦ Mecanismo de engranaje;⑧ Control remoto;

Conexión de entrada de alimentación del transformador

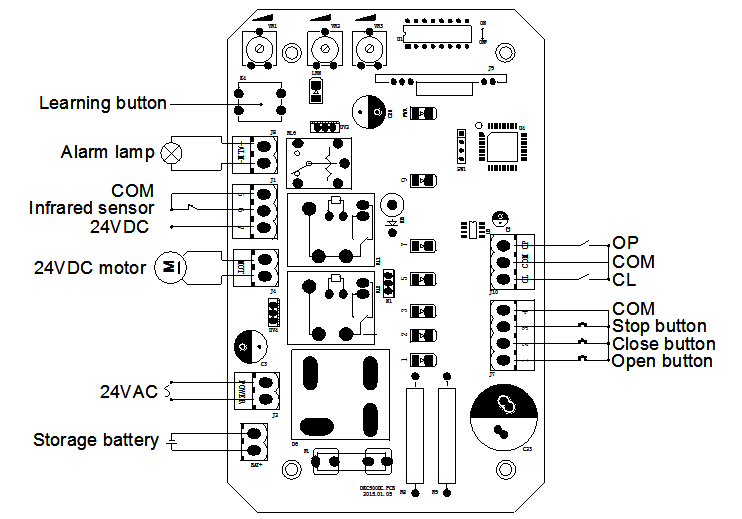

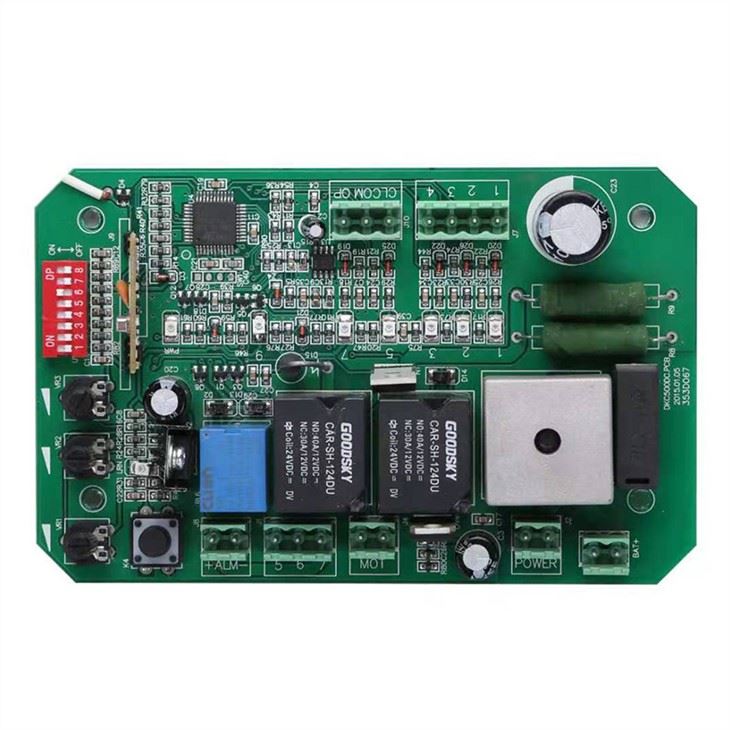

Instrucción de cableado:

J1Terminal

5 COM (TIERRA)

6 Entrada de fotocélula (NC);

7 Entrada de alimentación adicional más 24 VCC

J2Terminal

Conectar a 24VAC（Higo.11 muestra la conexión del transformador anular de 120W 230VAC/24VAC）

BAT más terminal

Interfaz de batería

J4 Terminal

Conexión del cable del motor de CC (cable rojo hacia arriba, cable negro hacia abajo)

J7 Terminal

1 Botón de mando de apertura de cancela (N.O.);

2 Pulsador de mando de cierre de cancela (N.O.);

3 Botón de control de parada (N.O.);

4 Terminal común del botón de control;

J8 Terminal

Luz de precaución de 24 V CC

Terminal J10

Op Interruptor de límite abierto;

.COM Terminal común del interruptor de límite;

Cl Cerrar interruptor de límite;

Trabajos de preparación antes de la instalación.Asegúrese de que la puerta corrediza esté instalada correctamente, el riel de la puerta esté horizontal y la puertase puede mover manualmente sin problemas antes de instalar el abridor de puerta.Instalación de cablesPara garantizar el funcionamiento normal del abrepuertas y proteger los cables de daños,entierre el motor y el cable de alimentación y el cable de control por separado con dos tubos de PVC.Pedestal de hormigónLance un pedestal de hormigón con un tamaño de 400 mm x 250 mm, una profundidad de 200 mm por adelantado,para instalar firmemente el abridor de puerta DKC500DC/DKC800DC.Por favor, asegúrese de que la distanciaentre la puerta y el abridor de la puerta es apropiado antes de colocar el pedestal
