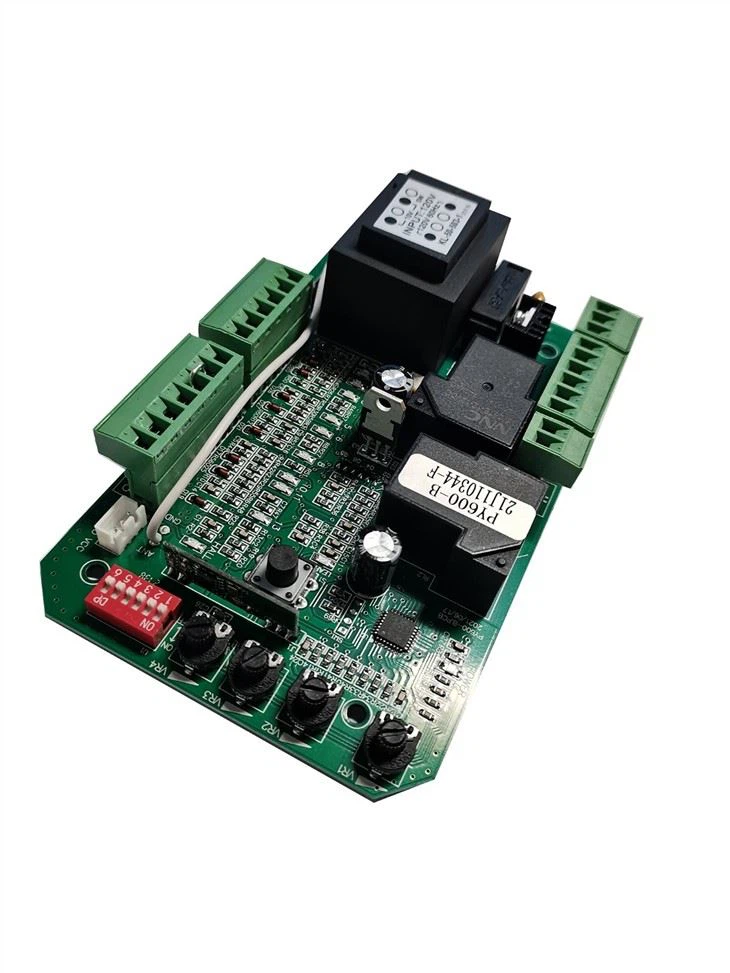

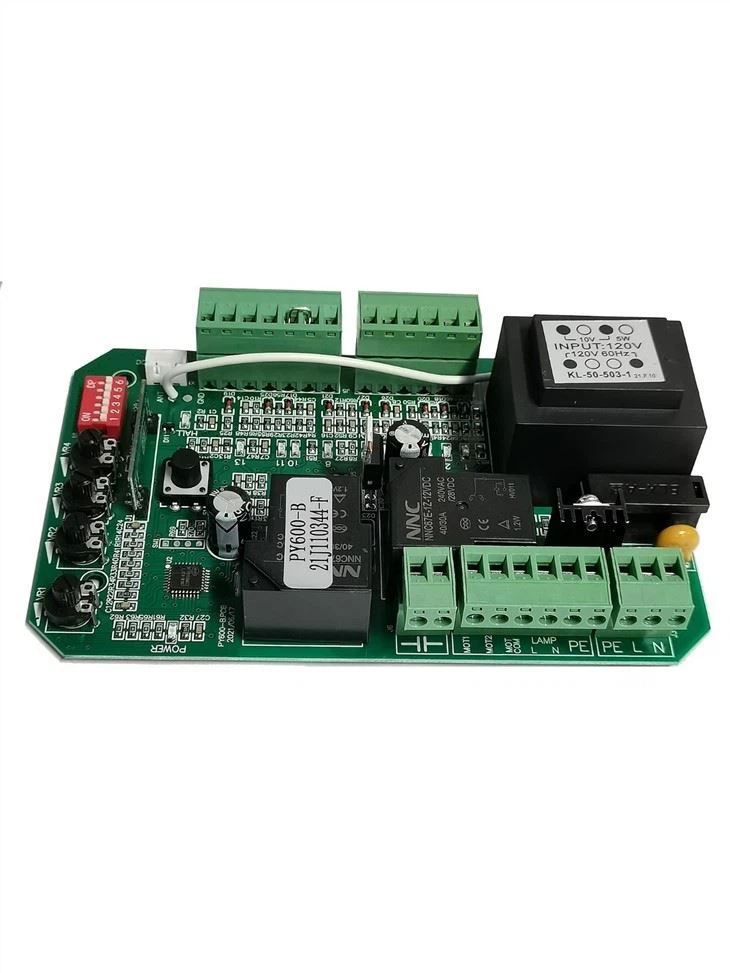

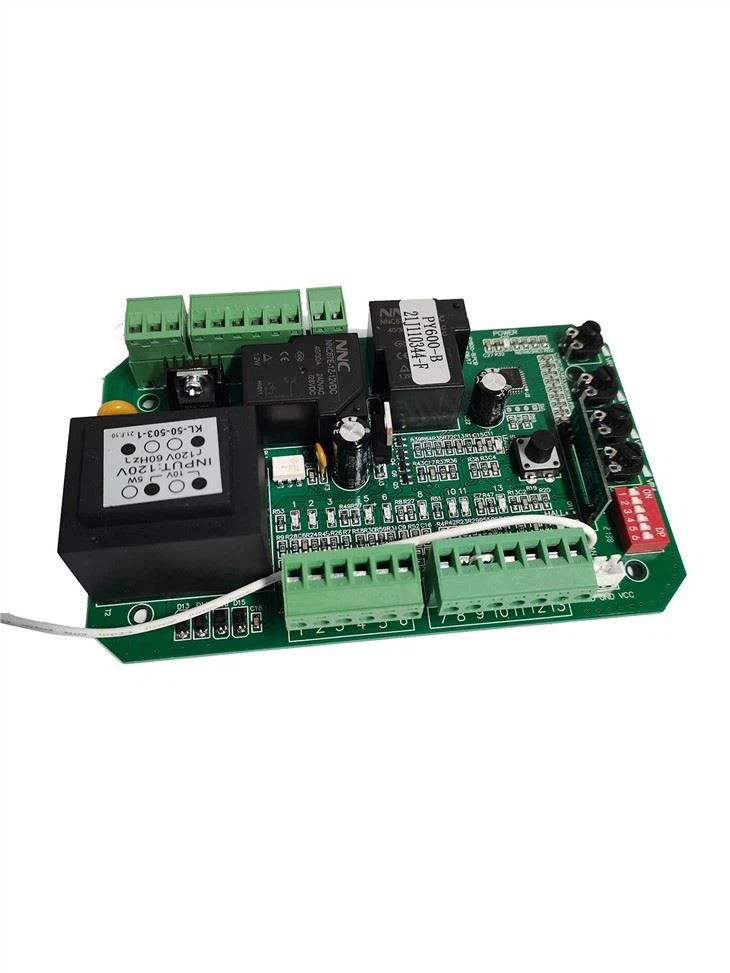

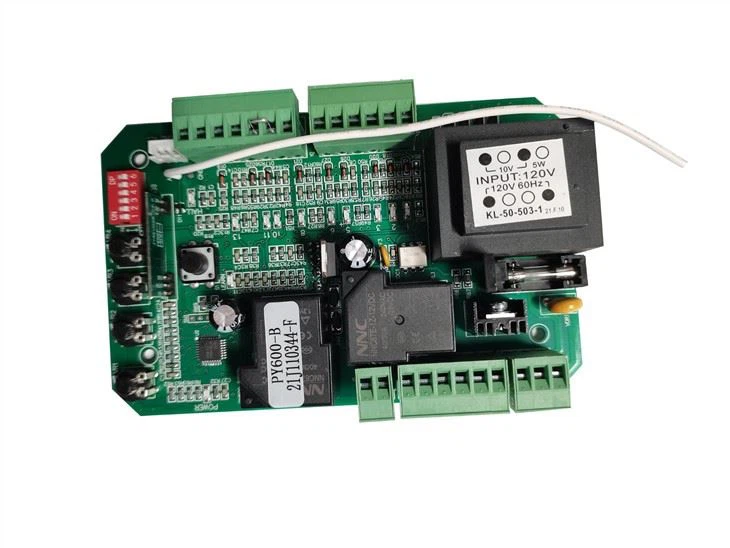

Placa de circuito inteligente PY600-B
1.110V/220 AC2.MATERIAL DE LA TARJETA PCB -- FR-4.COMPATIBILIDAD--La placa de control solo es compatible con nuestro control remoto. Puede consultarnos antes de realizar un pedido.3.CONFIGURACIÓN DE HORA DE CIERRE AUTOMÁTICO--12s, 24s, 36s.4.CONTROL REMOTO--Para esta placa de control, puede agregar 25 controles remotos.(si necesita el control remoto, puede elegirlo en nuestra tienda). Control de largo alcance, compatible con el sistema HOMELINK, rápido y conveniente. 5. FÁCIL DE INSTALAR Y CONFIGURAR -- Puede instalarlo y configurarlo usted mismo de acuerdo con las instrucciones fácilmente.
Instrucción de la placa de control PY600-B
Cualquier trabajo en la CA de 110 V/220 V solo debe ser realizado por un electricista autorizado.Asegúrese de que la energía esté apagada antes de realizar cualquier modificación.
Terminal J6:Condensador de motor
Terminal J4:ITV1:Motor Terminal, intercambio con MOT2 para cambiar puertadirección de movimiento.
MOT2:Motor Terminal, intercambio con MOT1 para cambiar puertadirección de movimiento.
MOTCOM:Terminal común del motor.
LÁMPARA (L&N):Conexión para lámpara de advertencia.
EDUCACIÓN FÍSICA:Tierra motor y testigoNota: Si es necesario cambiar la dirección de movimiento, los cables de11 y 13 en la terminal J5 deben intercambiarse con cadaotro.
Terminal J3:EDUCACIÓN FÍSICA:Tierra (cable amarillo/verde).
L: Alimentación (cable marrón).
N: Alimentación (cable azul)

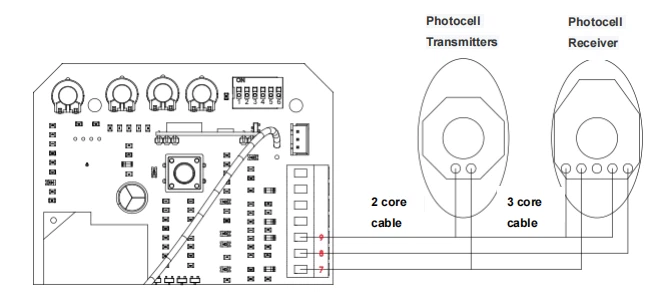

Conexión de fotocélulas infrarrojasLos siguientes pasos deben ser completados por un electricista autorizado.Recomendamos encarecidamente el uso de fotocélulas infrarrojas como una característica de seguridad adicionalDurante el cierre, si el rayo de la fotocélula infrarroja está bloqueado, la puerta se detendrá y retrocederáinmediatamente, para proteger la seguridad del usuario y de la propiedad. Para instalar fotocélulas, conecte el cableado comosegún la Figura 19. Debe quitar el puente de cable entre el terminal 8 y el terminal 9 en J5(referencia a la Figura 20).La distancia entre el receptor de la fotocélula y el transmisor de la fotocélula no debe ser inferior a 2metros; de lo contrario, el efecto de inducción de la fotocélula puede verse afectado.
revisa la puerta
