Sensor de apertura de puerta corrediza

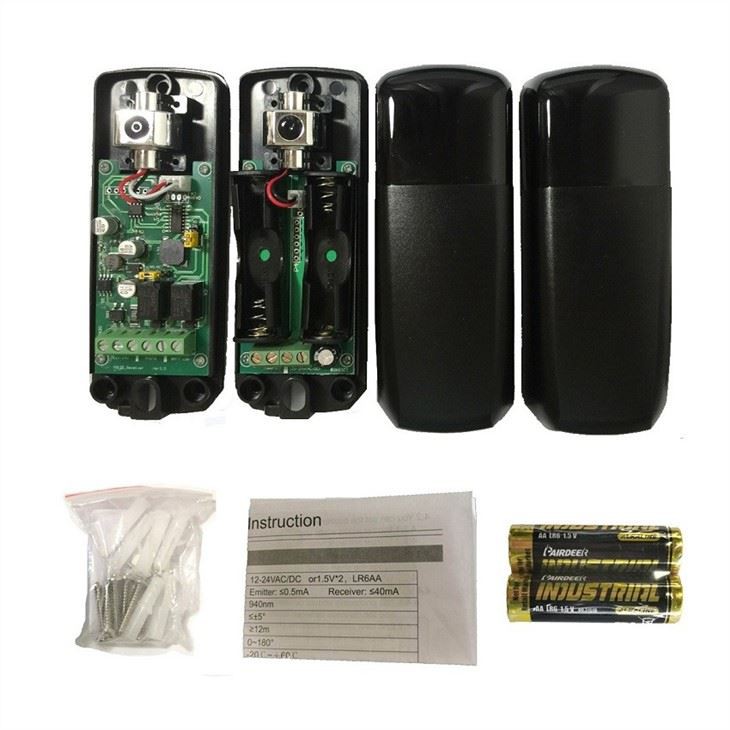

Para este tipo de sensor de fotocélula infrarroja, no necesita conectar cables entre el transmisor y el receptor del sensor de apertura de puerta corrediza, más conveniente para que el cliente se conecte, porque hay 2 baterías en el paquete, puede obtener energía de las baterías.
IR11 Sensor de apertura de puerta corredizaInstrucción
Para este tipo de sensor de fotocélula infrarroja, no necesita conectar cables entre el transmisor y el receptor del sensor de apertura de puerta corrediza, más conveniente para que el cliente se conecte, porque hay 2 baterías en el paquete, puede obtener energía de las baterías.
Especificación técnica
Tensión de trabajo | 12-24VCA/CC o 1,5 V, tamaño LR6AA |
Corriente de trabajo (24VDC) | Emisor: Menor o igual a 8mA Receptor: Menor o igual a 40mA |
Longitud de onda de la fotocélula | 940 mm |
Ángulo de emisión opuesta | Menor o igual a ±5 grados |
Alcance del receptor | 212m |
Ángulo ajustado del sistema de rotación interna | 0~180 grados |
Temperatura de trabajo | -20C~ más 60C |
Capacidad de carga de contacto de relé | 1A/30 VCC |

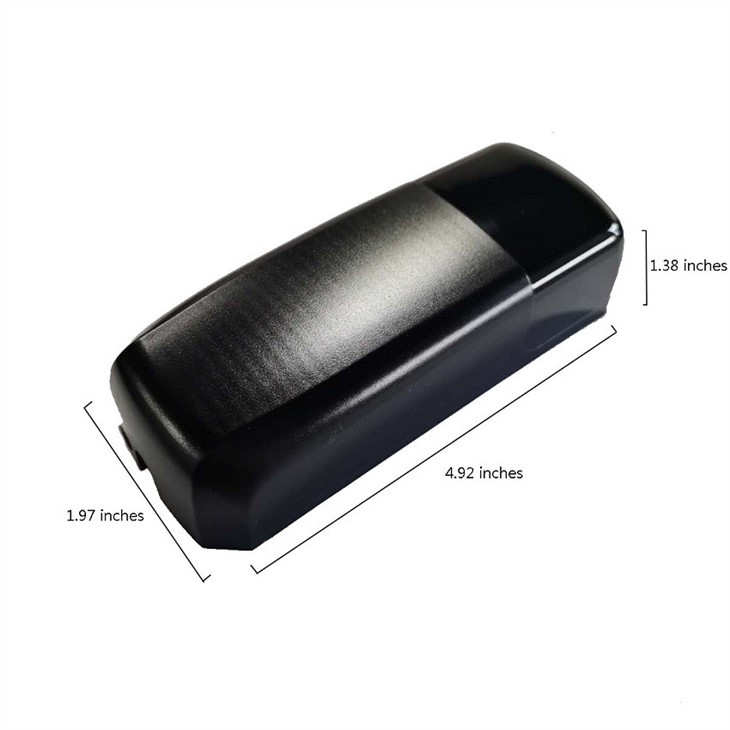

Tamaño | 128* 50* 32mm |
Instrucción de seguridad
1. Por seguridad, lea atentamente el manual del usuario antes de la operación inicial;
2. Esta fotocélula no tiene ningún fusible, así que asegúrese de que la alimentación esté apagada antes de la instalación;
3. Solo se utiliza este sistema que no cause ningún peligro a la vida o la propiedad durante la falla de funcionamiento o se eliminen los riesgos de seguridad;
4. Garantice los productos utilizados en un rango de trabajo efectivo.
Instalación
1. Las fotocélulas deben instalarse a más de 20 cm del suelo (para evitar reflejos), y la distancia entre el emisor y el receptor debe ser superior a 50 cm.
2. El usuario final debe instalar la fotocélula en la parte posterior de la luz solar directa u otra fuente de luz fuerte (más 5 grados) para que la fotocélula funcione bien de manera constante.
3. Evite instalar otros emisores de fotocélulas infrarrojas dentro de la distancia efectiva del receptor.
4. Si el usuario final necesita instalar otra fotocélula en la misma línea recta, los receptores
podría instalarse en los dos extremos y los emisores podrían instalarse espalda con espalda.
5. La instalación estable podría evitar que la señal del emisor y el receptor se sesguen debido a la ligera
vibrar y el mal funcionamiento.
